深度拆机曝光:华为路由WS5200四核版内部情况

Jutou-yufei 发布于 04月19日 阅读 188 本文共1109个字,预计阅读时间需要3分钟。

最近华为推出华为路由WS5200四核版,性能和信号强度方面都得到了较大的提升,下面通过拆解给大家解密一下该款路由器的内部做工和构造。

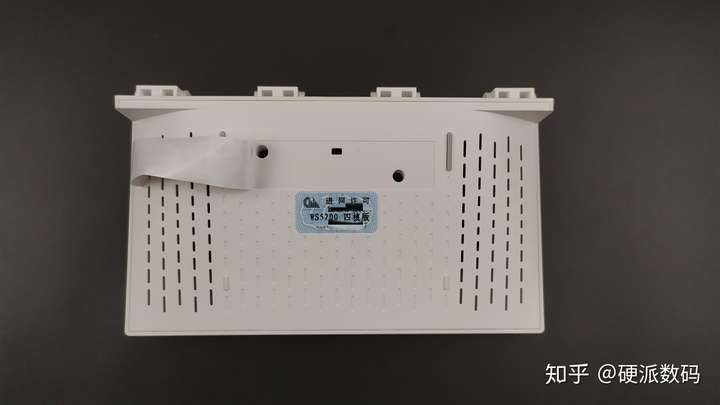

从路由器的底面,揭开标签后看到两个螺丝孔,我们把里面的螺丝卸下来,从侧面撬开。

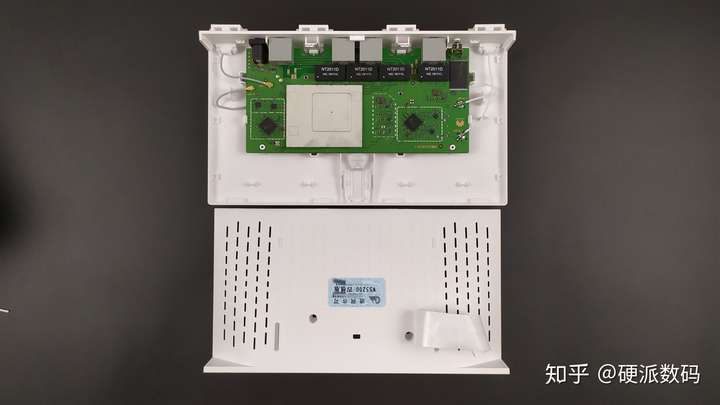

撬开后可看到里面的主板,主板CPU部分设计有屏蔽罩防止电磁干扰,主板的左边和右边分别有两根天线,左边是5G的WiFi频段,天线采用IPX接口,右边则是2.4G的WiFi频段,天线采用直接焊接的方式焊在PCB板上。

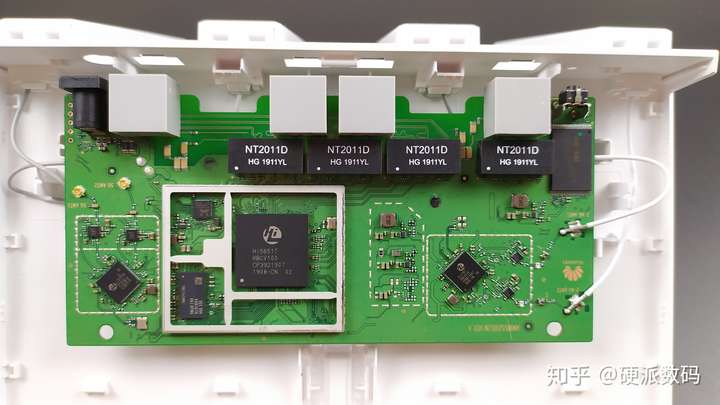

取掉屏蔽罩后,可以看到华为路由WS5200的CPU,采用的是华为自研海思Hi5651T凌霄四核CPU,最高主频可达1GHz。

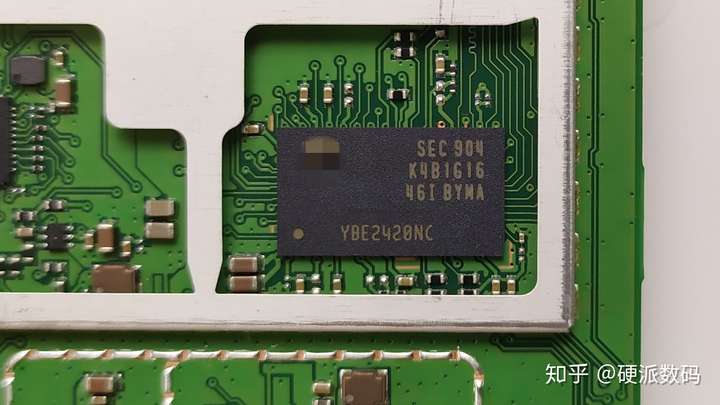

内存采用的是三星的K4B1G1G,容量为128M。

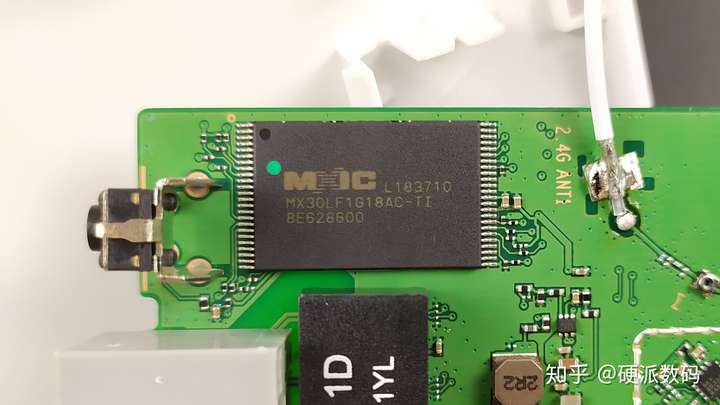

闪存NAND Flash用的是MXIC的MX30LF1G18AC,容量为128M。

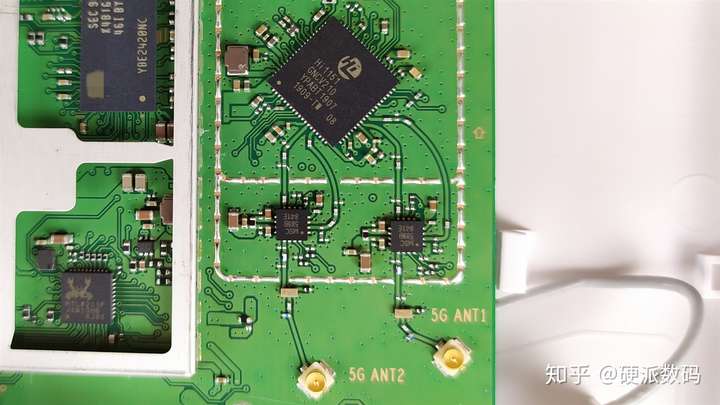

5G频段WiFi芯片采用的是海思凌霄Hi1151自研芯片,两条天线都分别加了两个信号放大器,型号为MSC589B,信号放大器的作用是使传输距离更远,并且有助于提升抗干扰能力。

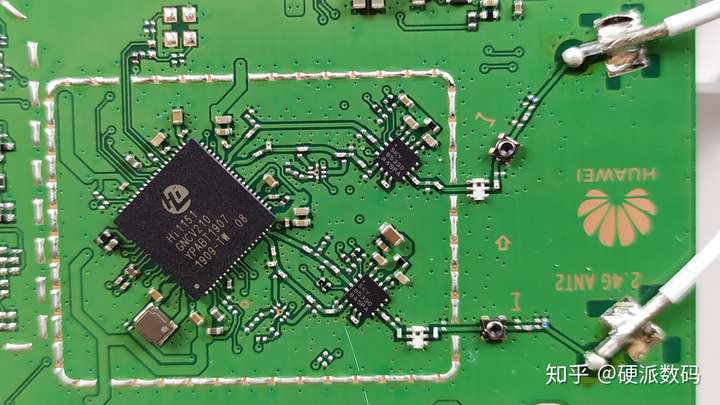

2.4G频段的WiFi芯片,采用的也是Hi1151,天线部分分别加了两个信号放大器,型号为SKY85330。

由此可见,华为路由WS5200四核版采用了华为自研凌霄的WiFi真双频芯片,一种芯片处理两种不同频段的信号,可见其芯片性能的强大。

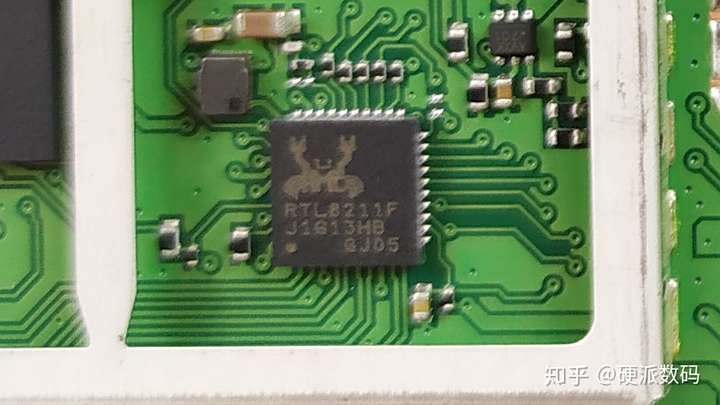

该款路由器的千兆PHY采用的是RTL8211F,4个千兆网口支持盲插,自动匹配WAN/LAN,盲插功能也是该款路由器的一个亮点,对于用户来说不用再纠结网线插在哪个口上,华为路由WS5200四核版只要插上网线就能用。

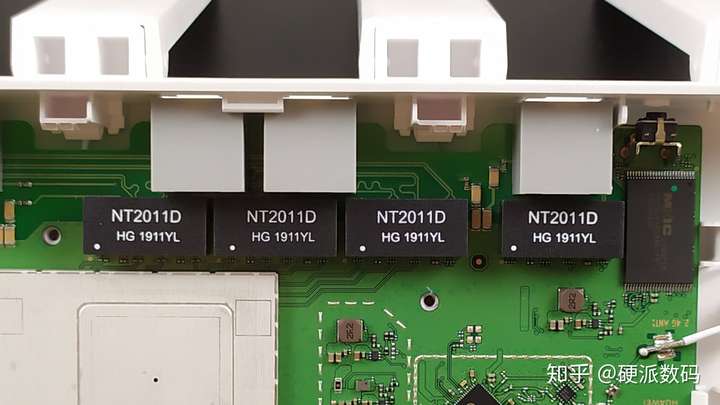

网络变压器用的是NT2011D,4个网络变压器分别适配4个网口,用于信号的耦合与隔离,使传输距离更远。

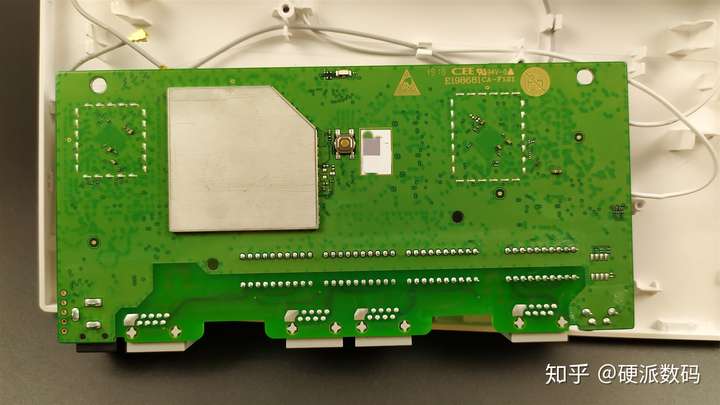

主板的背面,PCB整体设计比较简洁,主控区域同样设计有屏蔽罩,防止电磁干扰,板子中间设计一个H键。网口区域的PCB并没有铺铜,作用是形成电气隔离,防止外部高压和雷击造成损害。

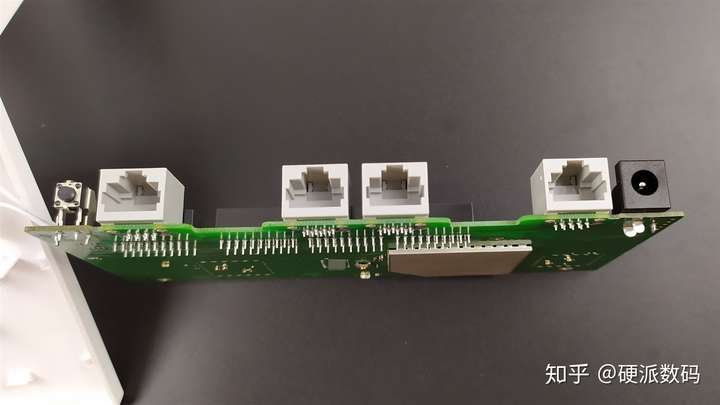

接口部分特写,左边是复位按键,中间是4个千兆网口,最右边是电源输入口,输入电源规格为12V/1A。

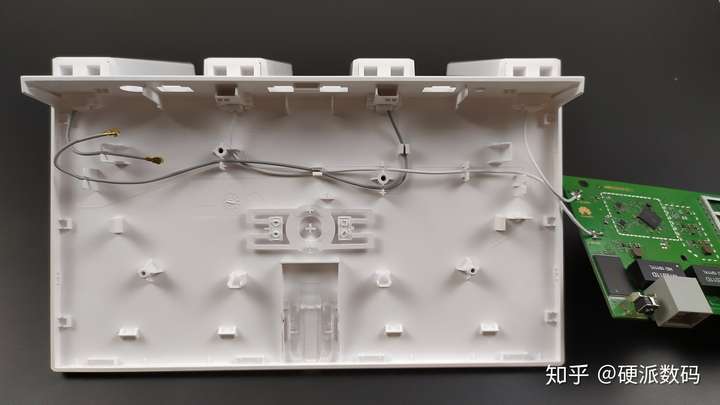

外壳特写图,华为路由WS5200四核版的外壳,采用的是ABS的材质,上面的4根天线均已设计了固定卡槽,防止晃动。底下LED位置设计有导光柱,用于将PCB板上的LED光线导到外壳上。

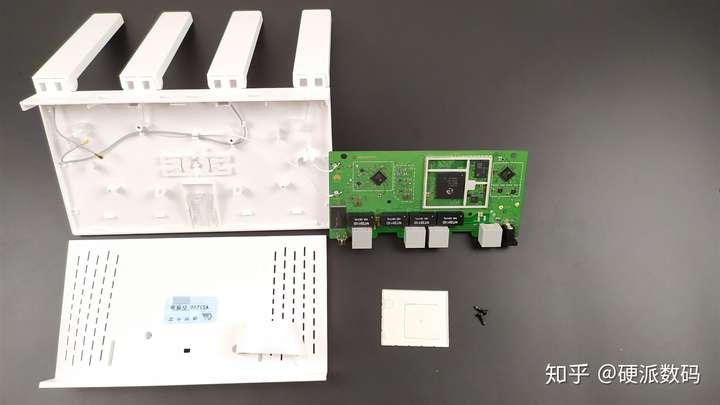

华为路由WS5200四核版的拆解全家福。

拆解总结

1. 结构设计合理,底壳上的散热孔,外壳上的天线卡槽设计,PCB上的屏蔽罩设计,PCB采用了绿油沉金的制作工艺等,充分考虑了细节。

2. 采用华为自研的四核CPU和凌霄双频WiFi芯片,搭配4个信号放大器,配合华为优化的算法,在信号强度和缩小延时方面都有比较好的体现。

3. 四个千兆网口还支持盲插,249的售价性价比较高。
