最新:绿联USB3.0 HUB拆解

Jutou-yufei 发布于 04月19日 阅读 249 本文共678个字,预计阅读时间需要2分钟。

绿联的这款USB3.0 HUB配备7个USB3.0 拓展口,支持几乎所有的USB设备,比如常见的U盘、鼠标、键盘、移动硬盘、读卡器等USB设备。外壳采用白色的ABS+PC材质,耐看并且看起来很厚实。正面设计有开关键和并印有绿联的logo。

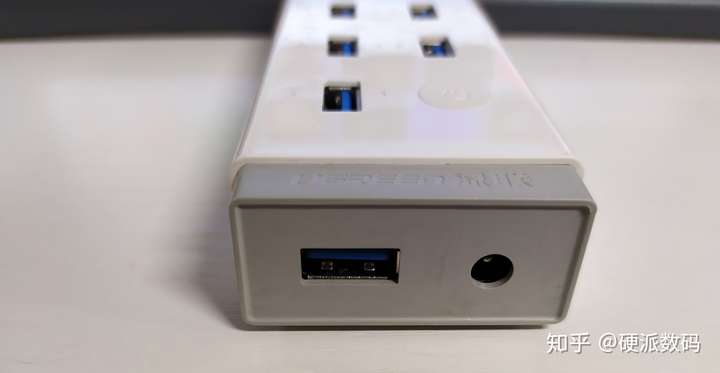

侧面是一个USB3.0 口,这个口是用来连接电脑的USB3.0 口,用来拓展的,旁边的DC电源口接外部电源,由于支持多达7个USB口,当USB设备多时会引起供电不足,这时候就需要用自带的电源同时供电,维持所有的USB设备正常工作。

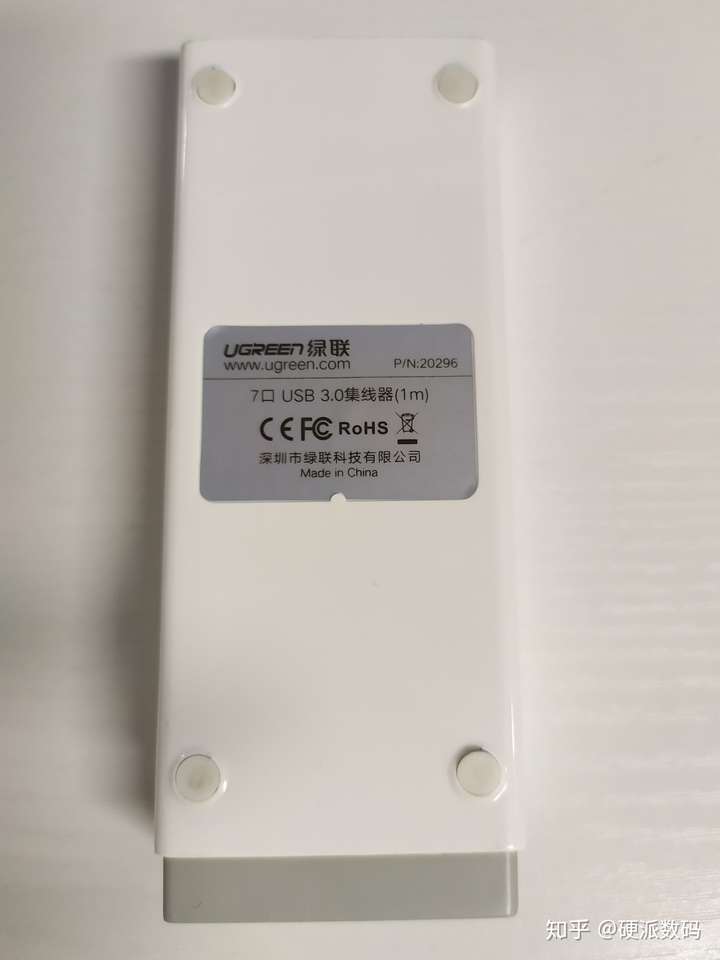

背面的四个角设计有防滑脚垫,中间是产品的标签,由深圳绿联科技负责生产,USB3.0集线器支持1m的线长。

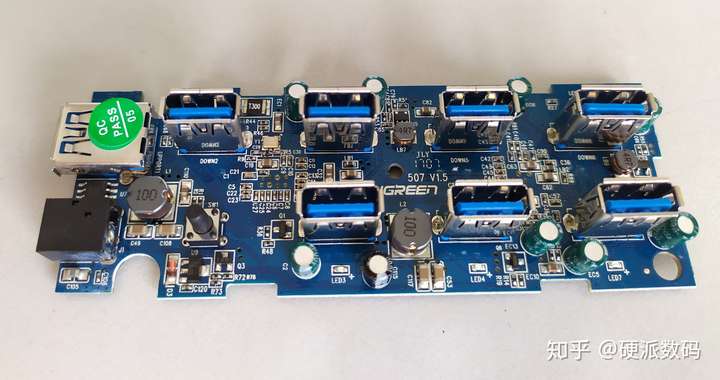

拆开外壳后可以看到PCB主板正面,板上8个USB3.0口都是直插的封装,每个USB口配备了绿高频电容用来滤波,轻触按键用作电源开关。

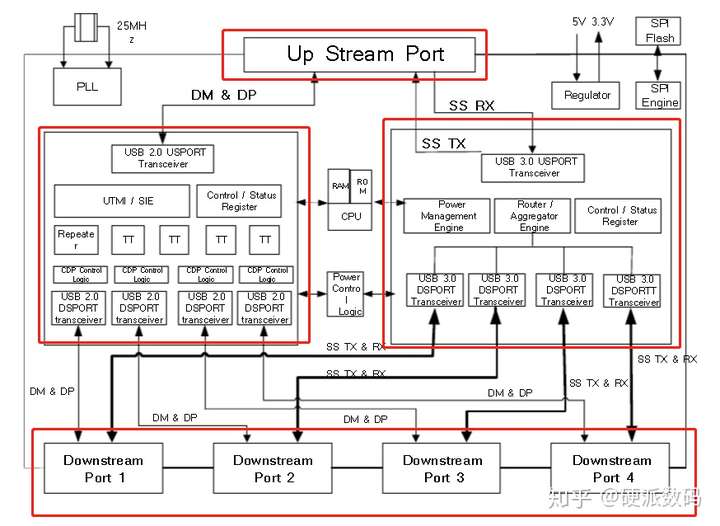

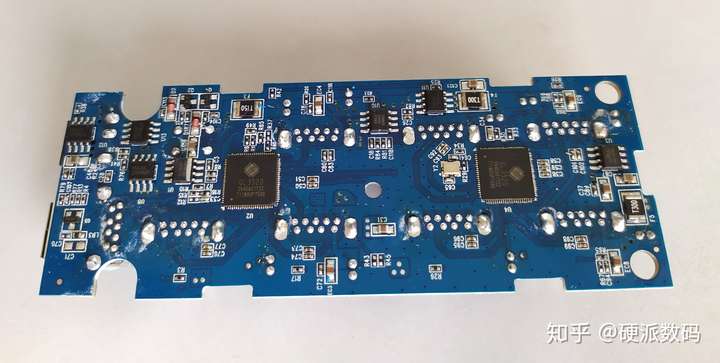

主板背面是主芯片,USB3.0拓展用的是GL3520,每个GL3520最多支持4个USB3.0口,所以7个USB口需要用到两片GL3520拓展,GL3520芯片的内部框图,可以看到,拓展口兼容支持USB2.0和USB3.0的芯片模块。

现在比较常用的USB3.0 HUB方案,一个是GL3520的,另一个是VL812的。

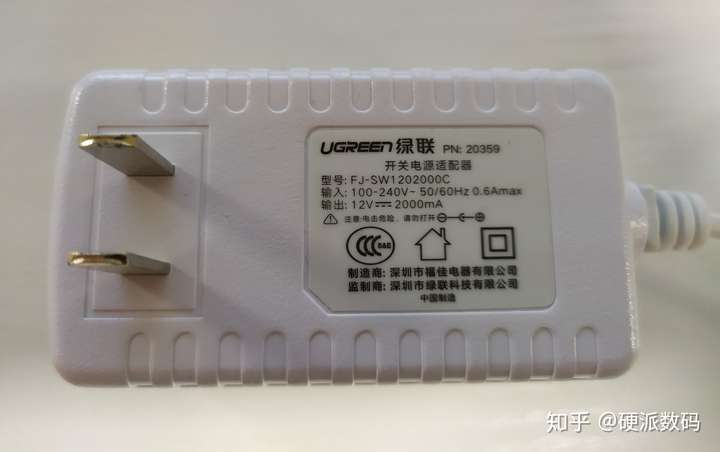

绿联USB3.0 HUB 配备12/2A的电源,电源已过3C认证,由深圳福佳电器负责制造,型号为FJ-SW1202000C。

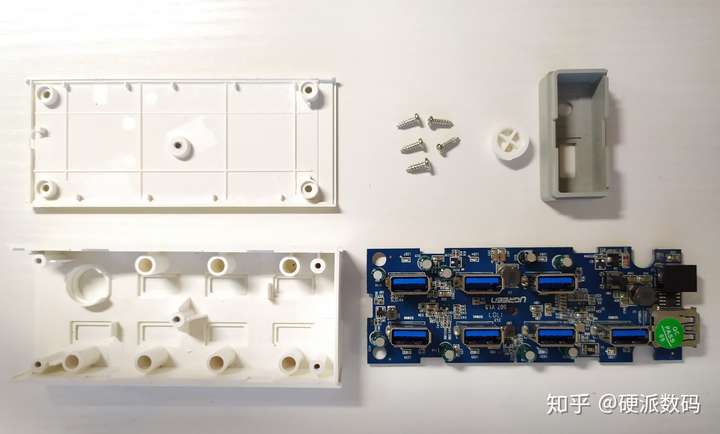

下面来一张HUB拆解的全家福,总共5个螺丝固定,外壳厚度在2mm左右,较厚的外壳有利于抗摔。

拆解总结

1. 支持多达7个USB3.0口拓展,外部供电设计,功能还是很强大的。

2. 适合多USB设备的办公环境,为外部设备拓展提供便利。
